ในฐานะซัพพลายเออร์หน้าแปลนเหล็กสเตนเลสที่มีประสบการณ์สูง ฉันได้เห็นโดยตรงถึงบทบาทที่สำคัญของส่วนประกอบเหล่านี้ในอุตสาหกรรมต่างๆ ตั้งแต่การก่อสร้างไปจนถึงน้ำมันและก๊าซ วิธีการเชื่อมต่อของหน้าแปลนสแตนเลสไม่ได้เป็นเพียงรายละเอียดทางเทคนิค แต่เป็นรากฐานสำคัญของการดำเนินโครงการที่ประสบความสำเร็จ ในบล็อกนี้ ฉันจะเจาะลึกวิธีการเชื่อมต่อต่างๆ ของหน้าแปลนสแตนเลส โดยให้ข้อมูลเชิงลึกที่มีทั้งการปฏิบัติจริงและพื้นฐานทางวิทยาศาสตร์
การเชื่อมต่อแบบเชื่อม
การเชื่อมต่อแบบเชื่อมเป็นหนึ่งในวิธีการทั่วไปและเชื่อถือได้มากที่สุดในการเข้าร่วมหน้าแปลนสแตนเลส วิธีการนี้เกี่ยวข้องกับการหลอมหน้าแปลนเข้ากับท่อหรือส่วนประกอบอื่นโดยใช้ความร้อน การเชื่อมต่อแบบเชื่อมมีสองประเภทหลัก: การเชื่อมแบบซ็อกเก็ตและการเชื่อมแบบชน
ซ็อกเก็ตเชื่อม
การเชื่อมต่อแบบเชื่อมซ็อกเก็ตเหมาะอย่างยิ่งสำหรับท่อขนาดเล็กและการใช้งานแรงดันต่ำ ในวิธีนี้ ท่อจะถูกสอดเข้าไปในเบ้าของหน้าแปลน จากนั้นจึงทำการเชื่อมฟิเลต์รอบๆ เส้นรอบวงของหน้าแปลน ข้อดีของการเชื่อมแบบซ็อกเก็ตคือความง่ายในการติดตั้งและความจริงที่ว่าพวกเขาต้องการการเตรียมวัสดุน้อยกว่าเมื่อเทียบกับการเชื่อมแบบชน อย่างไรก็ตาม ไม่เหมาะสำหรับงานที่มีแรงดันสูงหรืออุณหภูมิสูง เนื่องจากอาจเกิดข้อบกพร่องในการเชื่อมและความเข้มข้นของความเค้นที่รากของรอยเชื่อม
ก้นเชื่อม
การเชื่อมต่อแบบเชื่อมชนใช้สำหรับท่อขนาดใหญ่และการใช้งานที่มีแรงดันสูงหรืออุณหภูมิสูง ในวิธีนี้ ปลายท่อและหน้าแปลนจะถูกเอียงเพื่อสร้างร่องรูปตัววี จากนั้นส่วนประกอบทั้งสองจะถูกจัดเรียงและเชื่อมเข้าด้วยกัน เติมร่องด้วยโลหะหลอมเหลว การเชื่อมแบบชนทำให้การเชื่อมต่อแข็งแรงและป้องกันการรั่ว เนื่องจากการเชื่อมทะลุความหนาทั้งหมดของผนังท่อ อย่างไรก็ตาม พวกเขาต้องการการจัดตำแหน่งและการเตรียมการที่แม่นยำมากกว่าเมื่อเทียบกับการเชื่อมแบบซ็อกเก็ต และกระบวนการเชื่อมก็ซับซ้อนกว่า
การเชื่อมต่อแบบเกลียว
การต่อแบบเกลียวเป็นอีกวิธีหนึ่งที่ได้รับความนิยมในการต่อหน้าแปลนสแตนเลส วิธีนี้เกี่ยวข้องกับการใช้สลักเกลียวและน็อตเพื่อยึดหน้าแปลนเข้าด้วยกัน เพื่อสร้างการปิดผนึกระหว่างส่วนประกอบทั้งสอง การเชื่อมต่อแบบเกลียวนั้นง่ายต่อการติดตั้งและถอดแยกชิ้นส่วน ทำให้เหมาะสำหรับการใช้งานที่ต้องการการบำรุงรักษาหรือเปลี่ยนใหม่
หน้าแปลนใบหน้ายกขึ้น
หน้าแปลนแบบยกขึ้นเป็นหน้าแปลนชนิดทั่วไปที่ใช้ในการเชื่อมต่อแบบเกลียว ใบหน้าที่ยกขึ้นให้พื้นผิวการซีลที่ช่วยป้องกันการรั่วไหล มีการวางปะเก็นไว้ระหว่างหน้าแปลนทั้งสอง และขันสลักเกลียวให้แน่นเพื่อบีบอัดปะเก็นและสร้างซีล หน้าแปลนแบบยกสูงเหมาะสำหรับการใช้งานที่หลากหลาย รวมถึงระบบแรงดันต่ำและแรงดันสูง
หน้าแปลนข้อต่อชนิดแหวน
หน้าแปลนข้อต่อแบบวงแหวนใช้ในการใช้งานที่มีแรงดันสูงและอุณหภูมิสูง เช่น ในอุตสาหกรรมน้ำมันและก๊าซ หน้าแปลนประเภทนี้ใช้ปะเก็นวงแหวนโลหะซึ่งติดตั้งอยู่ในร่องที่หน้าหน้าแปลน เมื่อขันโบลต์ให้แน่น ปะเก็นแหวนจะถูกบีบอัด ทำให้เกิดซีลระหว่างโลหะกับโลหะซึ่งมีความทนทานต่อการรั่วไหลและแรงกดสูง
การเชื่อมต่อแบบเกลียว
การต่อเกลียวเป็นวิธีที่ง่ายและคุ้มค่าในการต่อหน้าแปลนสแตนเลส วิธีนี้เกี่ยวข้องกับการร้อยเกลียวท่อและหน้าแปลน จากนั้นจึงขันสกรูเข้าด้วยกัน การเชื่อมต่อแบบเกลียวเหมาะสำหรับการใช้งานที่มีแรงดันต่ำและท่อขนาดเล็ก
เธรด NPT
National Pipe Thread (NPT) เป็นเกลียวที่ใช้กันทั่วไปในการเชื่อมต่อแบบเกลียว เกลียว NPT มีลักษณะเรียว ซึ่งหมายความว่าจะสร้างการปิดผนึกที่แน่นหนาเมื่อขันท่อและหน้าแปลนเข้าด้วยกัน อย่างไรก็ตาม เกลียว NPT จำเป็นต้องใช้น้ำยาซีล เช่น เทปเทฟล่อนหรือสารพันท่อ เพื่อป้องกันการรั่วไหล
เธรด BSP
เกลียว British Standard Pipe (BSP) เป็นเกลียวอีกประเภทหนึ่งที่ใช้ในการเชื่อมต่อแบบเกลียว เธรด BSP เป็นแบบขนาน ซึ่งหมายความว่าไม่ได้สร้างการผนึกที่แน่นหนาด้วยตัวเอง จำเป็นต้องมีสารเคลือบหลุมร่องฟันเพื่อป้องกันการรั่วซึม
การเลือกวิธีการเชื่อมต่อที่เหมาะสม
การเลือกวิธีเชื่อมต่อหน้าแปลนสแตนเลสขึ้นอยู่กับหลายปัจจัย รวมถึงการใช้งาน ข้อกำหนดด้านแรงดันและอุณหภูมิ ขนาดท่อ และความเข้ากันได้ของวัสดุ ในฐานะผู้จำหน่ายหน้าแปลนสแตนเลส ฉันแนะนำให้พิจารณาประเด็นต่อไปนี้เมื่อเลือกวิธีการเชื่อมต่อ:
- แอปพลิเคชัน: การใช้งานที่แตกต่างกันมีข้อกำหนดที่แตกต่างกัน ตัวอย่างเช่น การใช้งานแรงดันสูงอาจต้องใช้การเชื่อมแบบชนหรือหน้าแปลนข้อต่อแบบวงแหวน ในขณะที่การใช้งานแรงดันต่ำอาจเหมาะสำหรับการเชื่อมต่อแบบเชื่อมซ็อกเก็ตหรือแบบเกลียว
- ความดันและอุณหภูมิ: ข้อกำหนดด้านแรงดันและอุณหภูมิของระบบจะกำหนดความแข็งแรงและความทนทานของการเชื่อมต่อ การใช้งานที่แรงดันสูงและอุณหภูมิสูงจำเป็นต้องมีการเชื่อมต่อที่แข็งแรงกว่า เช่น การเชื่อมชนหรือหน้าแปลนข้อต่อแบบวงแหวน
- ขนาดท่อ: ขนาดของท่อจะส่งผลต่อการเลือกวิธีเชื่อมต่อด้วย ขนาดท่อที่ใหญ่ขึ้นอาจต้องใช้การเชื่อมแบบชน ในขณะที่ขนาดท่อที่เล็กกว่าอาจเหมาะสำหรับการเชื่อมแบบซ็อคเก็ตหรือการเชื่อมต่อแบบเกลียว
- ความเข้ากันได้ของวัสดุ: วัสดุของหน้าแปลนและท่อจะต้องเข้ากันได้เพื่อให้แน่ใจว่ามีการเชื่อมต่อที่เหมาะสม หน้าแปลนสแตนเลสมีให้เลือกหลายเกรดเช่นหน้าแปลน ASTM A182 Gr F304และหน้าแปลนสแตนเลส 316ซึ่งแต่ละอันมีคุณสมบัติและการใช้งานของตัวเอง
ข้อเสนอหน้าแปลนสแตนเลสของเรา

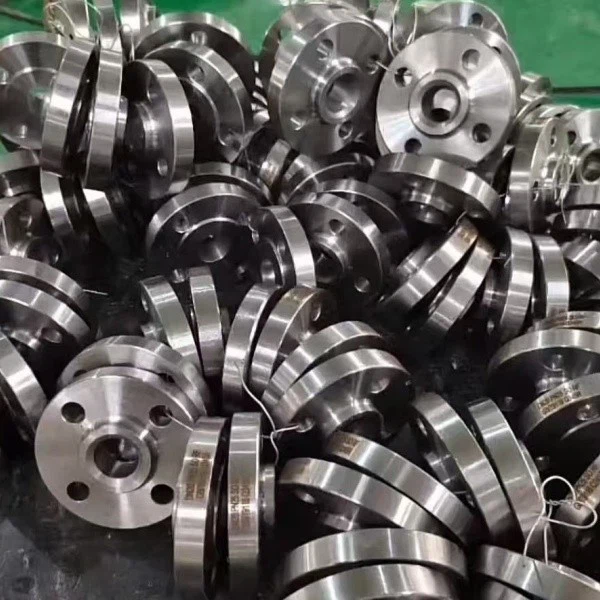

ที่บริษัทของเรา เรามีหน้าแปลนสแตนเลสหลากหลายประเภท รวมถึงหน้าแปลนสแตนเลสปลอมแปลง, หน้าแปลน ASTM A182 Gr F304 และหน้าแปลนสแตนเลส 316 หน้าแปลนของเราผลิตขึ้นโดยใช้วัสดุคุณภาพสูงและกระบวนการผลิตขั้นสูงเพื่อให้มั่นใจถึงประสิทธิภาพและความน่าเชื่อถือที่เหนือกว่า
ไม่ว่าคุณจะต้องการการเชื่อมต่อแบบเชื่อม สลักเกลียว หรือแบบเกลียว เราสามารถจัดหาโซลูชั่นที่เหมาะสมสำหรับการใช้งานของคุณได้ ทีมผู้เชี่ยวชาญของเราพร้อมให้ความช่วยเหลือคุณในการเลือกวิธีการเชื่อมต่อและประเภทหน้าแปลนที่เหมาะสมตามความต้องการเฉพาะของคุณ
บทสรุป
วิธีการเชื่อมต่อหน้าแปลนสแตนเลสถือเป็นส่วนสำคัญของระบบท่อ ด้วยการเลือกวิธีการเชื่อมต่อที่ถูกต้อง คุณสามารถรับประกันการเชื่อมต่อที่แข็งแกร่ง ป้องกันการรั่วไหล และทนทานที่จะตอบสนองความต้องการของการใช้งานของคุณ ในฐานะซัพพลายเออร์หน้าแปลนสแตนเลส เรามุ่งมั่นที่จะนำเสนอผลิตภัณฑ์คุณภาพสูงและคำแนะนำจากผู้เชี่ยวชาญเพื่อช่วยคุณตัดสินใจเลือกที่เหมาะสมสำหรับโครงการของคุณ
หากคุณสนใจที่จะเรียนรู้เพิ่มเติมเกี่ยวกับหน้าแปลนสแตนเลสของเรา หรือต้องการความช่วยเหลือในการเลือกวิธีการเชื่อมต่อที่เหมาะสม โปรดอย่าลังเลที่จะติดต่อเรา ทีมงานของเราพร้อมที่จะหารือเกี่ยวกับความต้องการของคุณและมอบโซลูชันที่ปรับแต่งตามความต้องการให้กับคุณ
อ้างอิง
- ASME B16.5 - หน้าแปลนท่อและอุปกรณ์หน้าแปลน
- ASTM A182 - ข้อกำหนดมาตรฐานสำหรับโลหะผสมปลอมแปลงหรือรีดและหน้าแปลนท่อสแตนเลส อุปกรณ์ปลอมแปลง และวาล์วและชิ้นส่วนสำหรับการบริการที่อุณหภูมิสูง
- API 6A - ข้อกำหนดสำหรับอุปกรณ์หลุมผลิตและต้นคริสต์มาส
