เฮ้! ในฐานะซัพพลายเออร์หน้าแปลนสแตนเลส ฉันมักถูกถามเกี่ยวกับวิธีตรวจสอบความเรียบของส่วนประกอบสำคัญเหล่านี้ หน้าแปลนสเตนเลสสตีลถูกนำมาใช้ในอุตสาหกรรมหลากหลายประเภท ตั้งแต่ระบบประปาไปจนถึงน้ำมันและก๊าซ และการประกันความเรียบเป็นสิ่งสำคัญสำหรับการปิดผนึกที่เหมาะสมและประสิทธิภาพโดยรวม ในบล็อกโพสต์นี้ ฉันจะแบ่งปันวิธีการปฏิบัติและเคล็ดลับในการตรวจสอบความเรียบของหน้าแปลนสเตนเลสสตีล
เหตุใดความเรียบจึงมีความสำคัญ
ก่อนที่เราจะเจาะลึกวิธีการตรวจสอบ เรามาพูดคุยกันก่อนว่าเหตุใดความเรียบจึงมีความสำคัญมาก หน้าแปลนที่ไม่เรียบอาจทำให้เกิดการรั่วซึมในระบบท่อได้ เมื่อยึดหน้าแปลนทั้งสองเข้าด้วยกัน จะต้องทำการซีลให้แน่นและสม่ำเสมอกัน หากหน้าแปลนด้านใดด้านหนึ่งหรือทั้งสองด้านบิดเบี้ยวหรือไม่เรียบ ก็จะมีช่องว่างที่ของเหลวหรือก๊าซสามารถหลบหนีออกมาได้ สิ่งนี้ไม่เพียงแต่นำไปสู่ความไร้ประสิทธิภาพเท่านั้น แต่ยังอาจเป็นอันตรายต่อความปลอดภัยในบางอุตสาหกรรมอีกด้วย
การตรวจสอบด้วยสายตา
ขั้นตอนแรกในการตรวจสอบความเรียบของหน้าแปลนสเตนเลสคือการตรวจสอบด้วยภาพอย่างง่าย หยิบไฟฉายดีๆ สักตัวแล้วตรวจดูพื้นผิวหน้าแปลนอย่างใกล้ชิด มองหาสัญญาณความเสียหายที่ชัดเจน เช่น รอยบุบ รอยขีดข่วน หรือการบิดงอ บางครั้งเพียงการมองแวบเดียวก็สามารถเผยให้เห็นปัญหาสำคัญๆ ได้
หากคุณสังเกตเห็นความผิดปกติใดๆ ที่มองเห็นได้ แสดงว่าเป็นธงสีแดง อาจจำเป็นต้องเปลี่ยนหน้าแปลนที่เสียหายอย่างรุนแรงทันที แม้แต่รอยขีดข่วนเล็กๆ น้อยๆ ก็อาจส่งผลต่อความเรียบและความสามารถในการซีลได้ ดังนั้น ควรสังเกตสิ่งเหล่านั้นด้วย
การใช้ขอบตรง
หนึ่งในวิธีทั่วไปและตรงไปตรงมาที่สุดในการตรวจสอบความเรียบของหน้าแปลนคือการใช้ขอบตรง คุณสามารถหาซื้อโลหะหรือขอบตรงที่แม่นยำได้จากร้านฮาร์ดแวร์ใกล้บ้านคุณ วางขอบตรงบนพื้นผิวหน้าแปลนในมุมที่ต่างกัน
หากมีช่องว่างระหว่างขอบตรงกับหน้าแปลน แสดงว่าหน้าแปลนไม่แบน คุณสามารถใช้ฟีลเลอร์เกจเพื่อวัดขนาดของช่องว่างเหล่านี้ได้ ฟีลเลอร์เกจคือชุดแถบโลหะบางๆ ที่มีความหนาต่างกัน เลื่อนแถบที่เหมาะสมเข้าไปในช่องว่างเพื่อกำหนดระยะห่างจากความเรียบ
ตามหลักการแล้วช่องว่างควรมีน้อยที่สุด มาตรฐานอุตสาหกรรมมักจะระบุช่องว่างสูงสุดที่อนุญาตสำหรับหน้าแปลนประเภทต่างๆ ตัวอย่างเช่น ในบางแอปพลิเคชัน ช่องว่างที่มากกว่า 0.002 นิ้วอาจไม่เป็นที่ยอมรับ
อุปกรณ์วัดด้วยเลเซอร์
คุณสามารถใช้อุปกรณ์วัดด้วยเลเซอร์เพื่อให้ได้แนวทางที่แม่นยำและมีเทคโนโลยีสูงยิ่งขึ้น อุปกรณ์เหล่านี้ทำงานโดยการปล่อยลำแสงเลเซอร์ผ่านพื้นผิวหน้าแปลนและวัดระยะทางหลายจุด
ข้อดีของการใช้อุปกรณ์ตรวจวัดด้วยเลเซอร์คือสามารถให้รายละเอียดแผนผังพื้นผิวหน้าแปลนได้อย่างรวดเร็ว สามารถตรวจจับได้แม้กระทั่งความแปรผันของความเรียบเพียงเล็กน้อยที่อาจพลาดได้จากขอบตรง อุปกรณ์เลเซอร์บางชนิดสามารถเชื่อมต่อกับคอมพิวเตอร์ได้ ทำให้คุณสามารถวิเคราะห์ข้อมูลและสร้างรายงานได้
อย่างไรก็ตาม อุปกรณ์ตรวจวัดด้วยเลเซอร์อาจมีราคาค่อนข้างแพง หากคุณเป็นธุรกิจขนาดเล็กหรือต้องการตรวจสอบหน้าแปลนเป็นครั้งคราว ขอบตรงและฟีลเลอร์เกจอาจเป็นตัวเลือกที่คุ้มค่ากว่า
วิธีแผ่นพื้นผิว
วิธีการที่เชื่อถือได้อีกวิธีหนึ่งคือวิธีแผ่นพื้นผิว คุณจะต้องใช้แผ่นพื้นผิวเรียบขนาดใหญ่ที่ทำจากหินแกรนิตหรือเหล็กหล่อ วางหน้าแปลนบนแผ่นพื้นผิว และใช้ตัวระบุแบบหมุนเพื่อวัดความแปรผันของความสูงบนพื้นผิวหน้าแปลน
ตัวบ่งชี้การหมุนเป็นเครื่องมือที่มีความแม่นยำซึ่งสามารถตรวจจับการเปลี่ยนแปลงความสูงเพียงเล็กน้อยได้ ย้ายตัวบ่งชี้ไปทั่วหน้าแปลนในรูปแบบตาราง โดยทำการวัดตามช่วงเวลาที่สม่ำเสมอ บันทึกการอ่านและคำนวณค่าสูงสุดและต่ำสุด ความแตกต่างระหว่างค่าเหล่านี้จะทำให้คุณทราบถึงค่าเบี่ยงเบนความเรียบของหน้าแปลน
วิธีนี้แม่นยำมากแต่อาจใช้เวลานาน มักใช้ในห้องปฏิบัติการควบคุมคุณภาพที่ต้องการการวัดที่แม่นยำ
ประเภทของหน้าแปลนสแตนเลสและความเรียบ

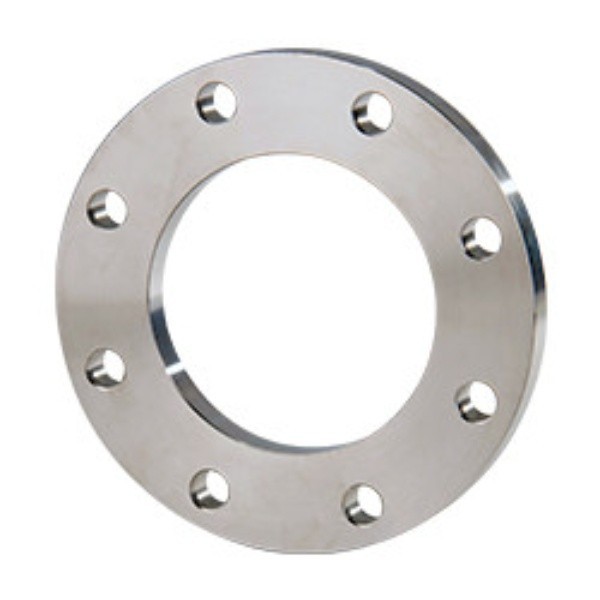

เมื่อพูดถึงหน้าแปลนสแตนเลสประเภทต่างๆ ข้อกำหนดด้านความเรียบอาจแตกต่างกันไป ตัวอย่างเช่น,หน้าแปลนเหล็กเชื่อมแบบแบนมักใช้ในงานที่มีแรงดันต่ำ แม้ว่าจะต้องค่อนข้างแบน แต่ความทนทานต่อความเรียบอาจทำได้ดีกว่าเล็กน้อยเมื่อเทียบกับหน้าแปลนที่ใช้ในระบบแรงดันสูง
หน้าแปลนสแตนเลสปลอมแปลงมีชื่อเสียงในด้านความแข็งแกร่งและความทนทาน หน้าแปลนเหล่านี้มักใช้ในการใช้งานที่สำคัญซึ่งจำเป็นต้องมีการปิดผนึกที่สมบูรณ์แบบ เป็นผลให้ข้อกำหนดความเรียบสำหรับหน้าแปลนสแตนเลสปลอมแปลงมักจะเข้มงวดมากขึ้น
หน้าแปลน ASTM A182 F347เป็นหน้าแปลนชนิดเฉพาะที่ตรงตามมาตรฐาน ASTM บางประเภท มาตรฐานเหล่านี้ยังรวมถึงข้อกำหนดสำหรับความเรียบด้วย เมื่อต้องจัดการกับหน้าแปลนที่เป็นไปตามมาตรฐาน ASTM สิ่งสำคัญคือต้องปฏิบัติตามข้อกำหนดเฉพาะที่แน่นอนเพื่อให้มั่นใจถึงประสิทธิภาพที่เหมาะสม
ปัจจัยที่ส่งผลต่อความเรียบของหน้าแปลน
มีหลายปัจจัยที่อาจส่งผลต่อความเรียบของหน้าแปลนสแตนเลส ในระหว่างกระบวนการผลิต การใช้เครื่องจักรที่ไม่เหมาะสมหรือการให้ความร้อนอาจทำให้เกิดการบิดงอได้ หากหน้าแปลนไม่ได้รับการระบายความร้อนอย่างสม่ำเสมอหลังการอบชุบ อาจเกิดความเค้นภายในที่นำไปสู่การบิดเบี้ยวได้
การขนส่งและการจัดการอาจทำให้หน้าแปลนเสียหายได้ การจัดการอย่างหยาบ การตกหล่น หรือการวางหน้าแปลนอย่างไม่ถูกต้องอาจทำให้เกิดรอยบุบและการบิดงอได้ แม้แต่สภาพการเก็บรักษาก็มีความสำคัญ หากเก็บหน้าแปลนไว้ในสภาพแวดล้อมที่ชื้น หน้าแปลนอาจเกิดสนิมได้ ซึ่งอาจส่งผลต่อความเรียบได้เช่นกัน
การรักษาความเรียบของหน้าแปลน
เมื่อคุณตรวจสอบความเรียบของหน้าแปลนสแตนเลสแล้ว และมั่นใจว่าเป็นไปตามข้อกำหนดแล้ว สิ่งสำคัญคือต้องรักษาความเรียบของหน้าแปลนเหล่านั้น เมื่อติดตั้งหน้าแปลน ต้องแน่ใจว่าใช้แรงบิดที่ถูกต้องเมื่อขันโบลท์ให้แน่น การขันแน่นเกินไปหรือการขันที่ไม่สม่ำเสมออาจทำให้หน้าแปลนบิดเบี้ยวได้
การตรวจสอบเป็นประจำก็เป็นความคิดที่ดีเช่นกัน ตรวจสอบหน้าแปลนเป็นระยะๆ เพื่อดูสัญญาณของการสึกหรอ ความเสียหาย หรือการเปลี่ยนแปลงของความเรียบ หากคุณสังเกตเห็นปัญหาใดๆ ให้แก้ไขปัญหาทันทีเพื่อหลีกเลี่ยงปัญหาร้ายแรงที่ตามมา
บทสรุป
การตรวจสอบความเรียบของหน้าแปลนสแตนเลสเป็นส่วนสำคัญในการรับรองการทำงานที่เหมาะสมของระบบท่อ ไม่ว่าคุณจะใช้การตรวจสอบด้วยภาพอย่างง่าย ขอบตรง หรืออุปกรณ์ตรวจวัดด้วยเลเซอร์เทคโนโลยีขั้นสูง เป้าหมายก็คือเพื่อให้แน่ใจว่าพื้นผิวหน้าแปลนเรียบที่สุดเท่าที่จะเป็นไปได้
ในฐานะซัพพลายเออร์หน้าแปลนสแตนเลส ฉันเข้าใจถึงความสำคัญของการจัดหาผลิตภัณฑ์คุณภาพสูง หากคุณอยู่ในตลาดหน้าแปลนสเตนเลสหรือต้องการข้อมูลเพิ่มเติมเกี่ยวกับข้อกำหนดความเรียบ อย่าลังเลที่จะติดต่อเรา เราพร้อมให้ความช่วยเหลือคุณในการค้นหาหน้าแปลนที่เหมาะสมสำหรับความต้องการเฉพาะของคุณ และรับประกันว่าหน้าแปลนจะตรงตามมาตรฐานคุณภาพสูงสุด
อ้างอิง
- ASME B16.5 - หน้าแปลนท่อและอุปกรณ์หน้าแปลน
- ASTM A182 - ข้อกำหนดมาตรฐานสำหรับโลหะผสมปลอมแปลงหรือรีดและหน้าแปลนท่อสแตนเลส อุปกรณ์ปลอมแปลง และวาล์วและชิ้นส่วนสำหรับการบริการที่อุณหภูมิสูง
